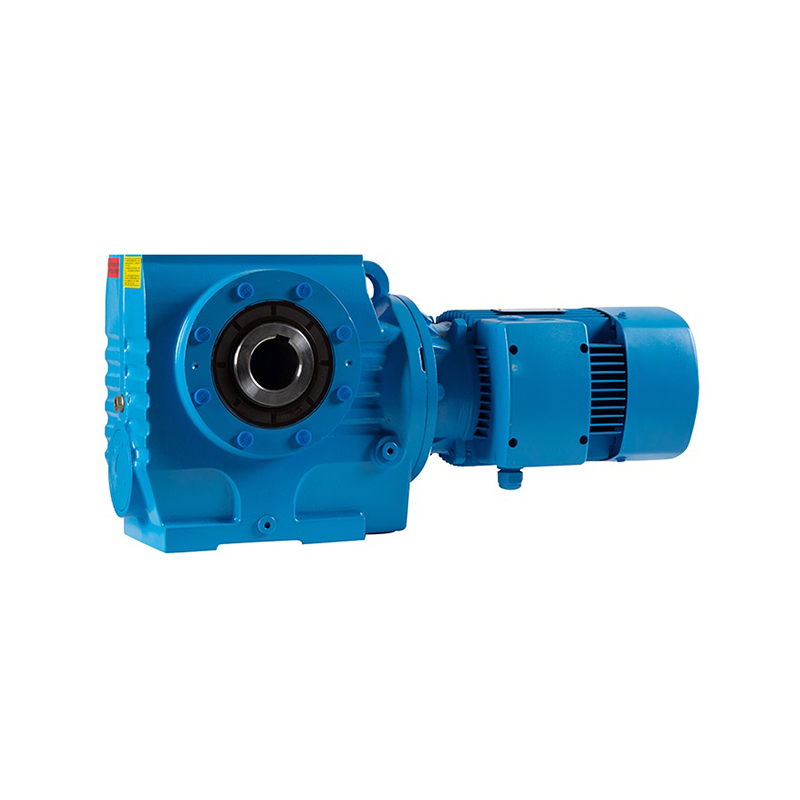

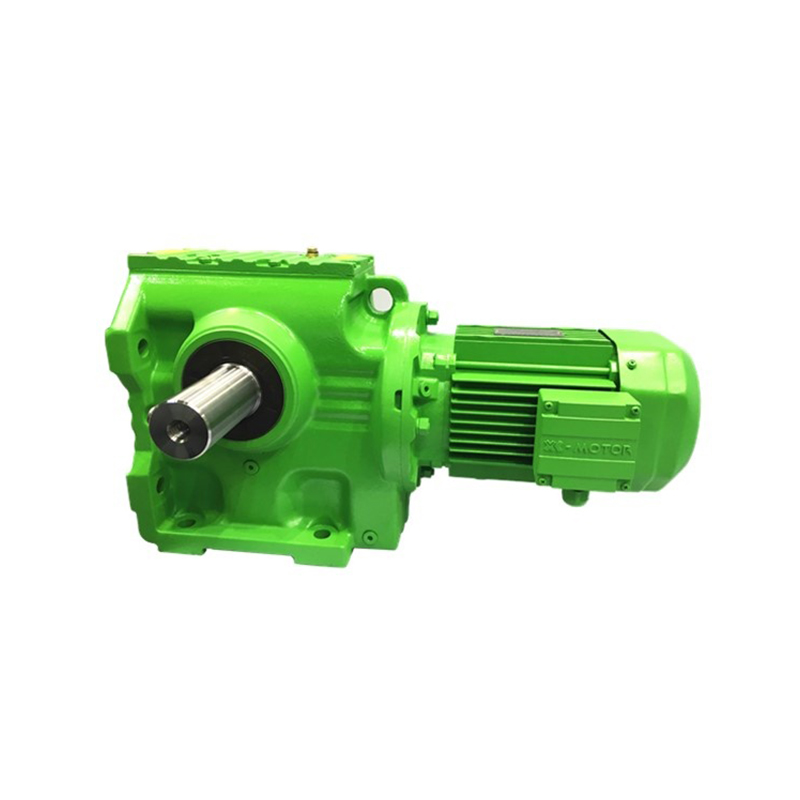

Reductor de engranajes helicoidales de serie S

Descripción del producto

El reductor de engranajes helicoidales de la serie S se utiliza ampliamente en industrias como la alimentaria, farmacéutica, química, siderúrgica, metalúrgica, textil, plástica, papelera y otros equipos de maquinaria y líneas de producción.

Características técnicas:
1. Diseño altamente modular: permite una fácil integración con varios tipos de motores u otras entradas de energía.
2. Amplio rango de relación de transmisión: divisiones de relación fina con un amplio rango. El modelo combinado puede lograr relaciones muy grandes, lo que permite velocidades de salida extremadamente bajas.
3. Opciones de montaje flexibles: Sin limitaciones en las posiciones de instalación.
4. Alta resistencia y tamaño compacto: la carcasa está hecha de hierro fundido de alta resistencia. Los engranajes y ejes se carburan con gas, se enfrían y se muelen finamente, lo que da como resultado una alta capacidad de carga por unidad de volumen.
5. Bajo nivel de ruido: todos los componentes principales se someten a un mecanizado preciso, un ensamblaje cuidadoso y pruebas rigurosas, lo que garantiza un bajo nivel de ruido operativo.

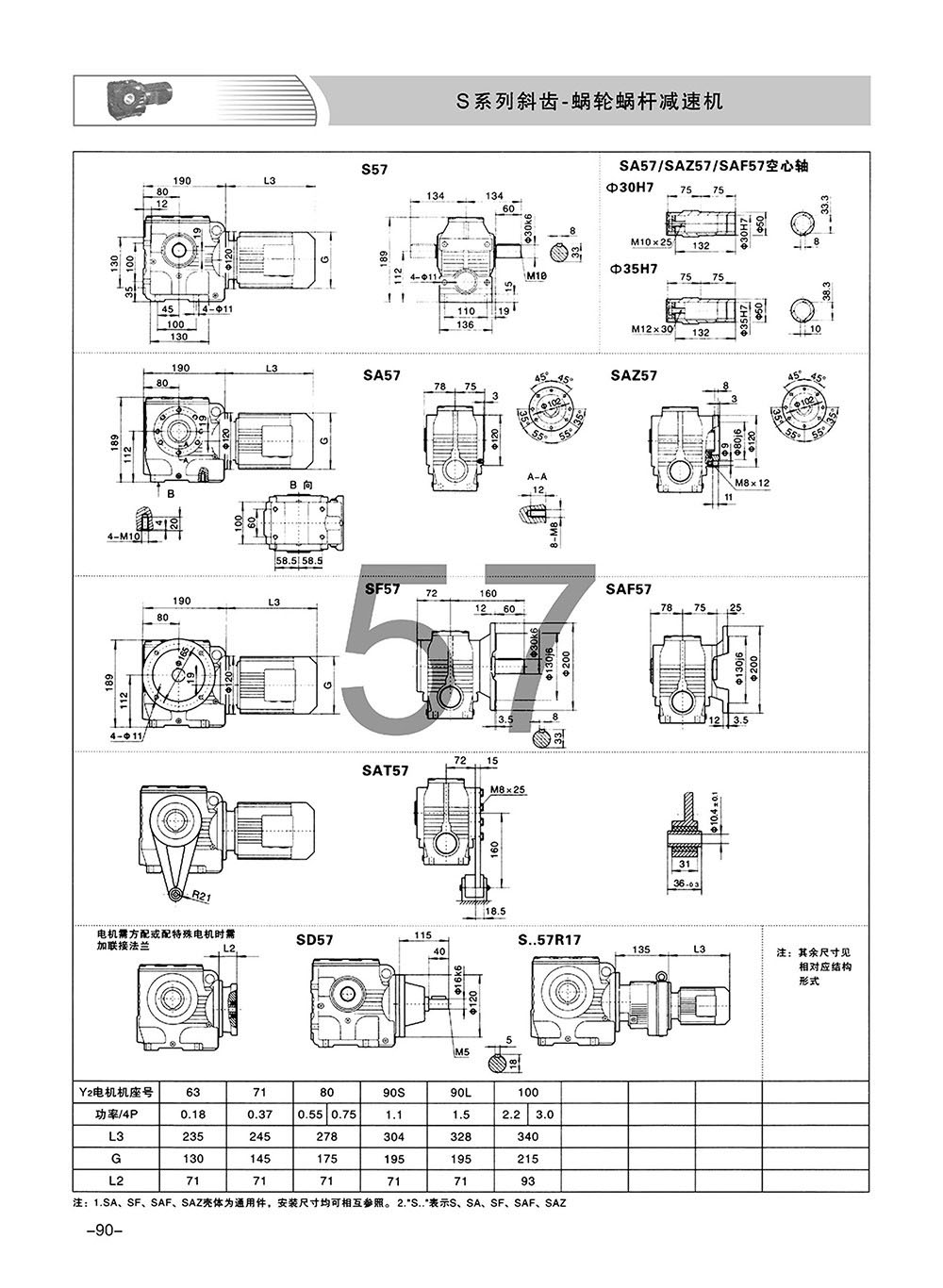

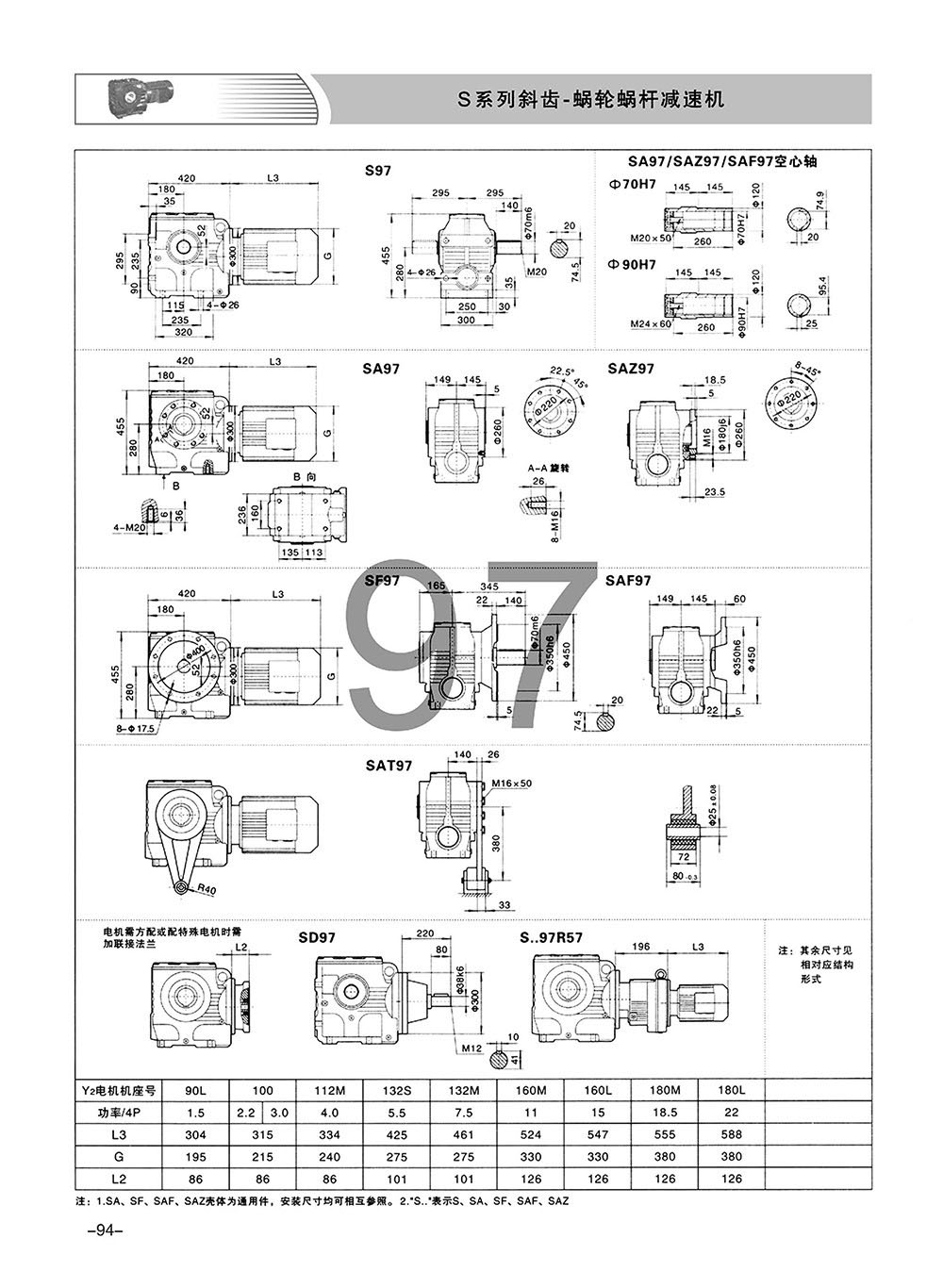

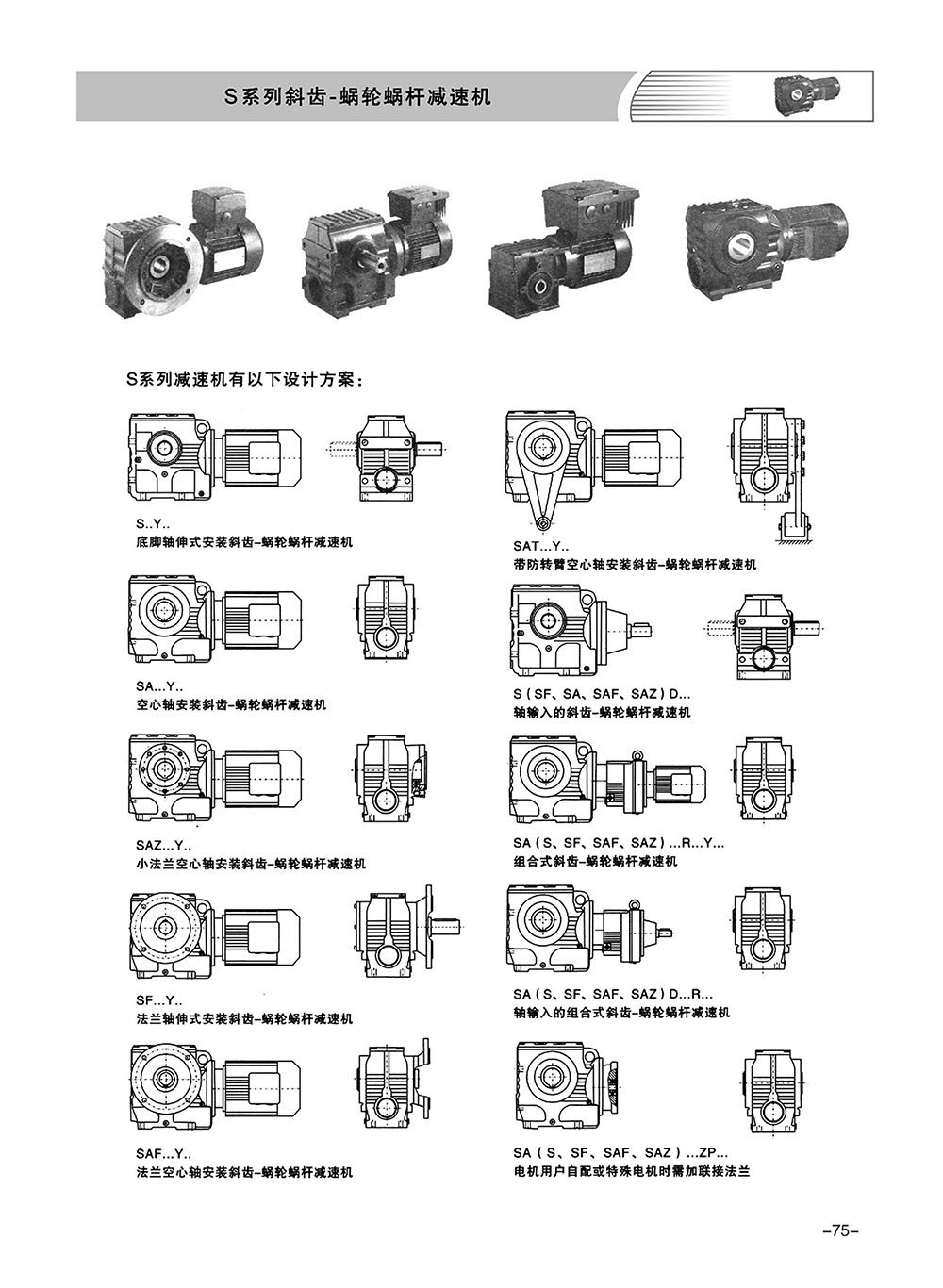

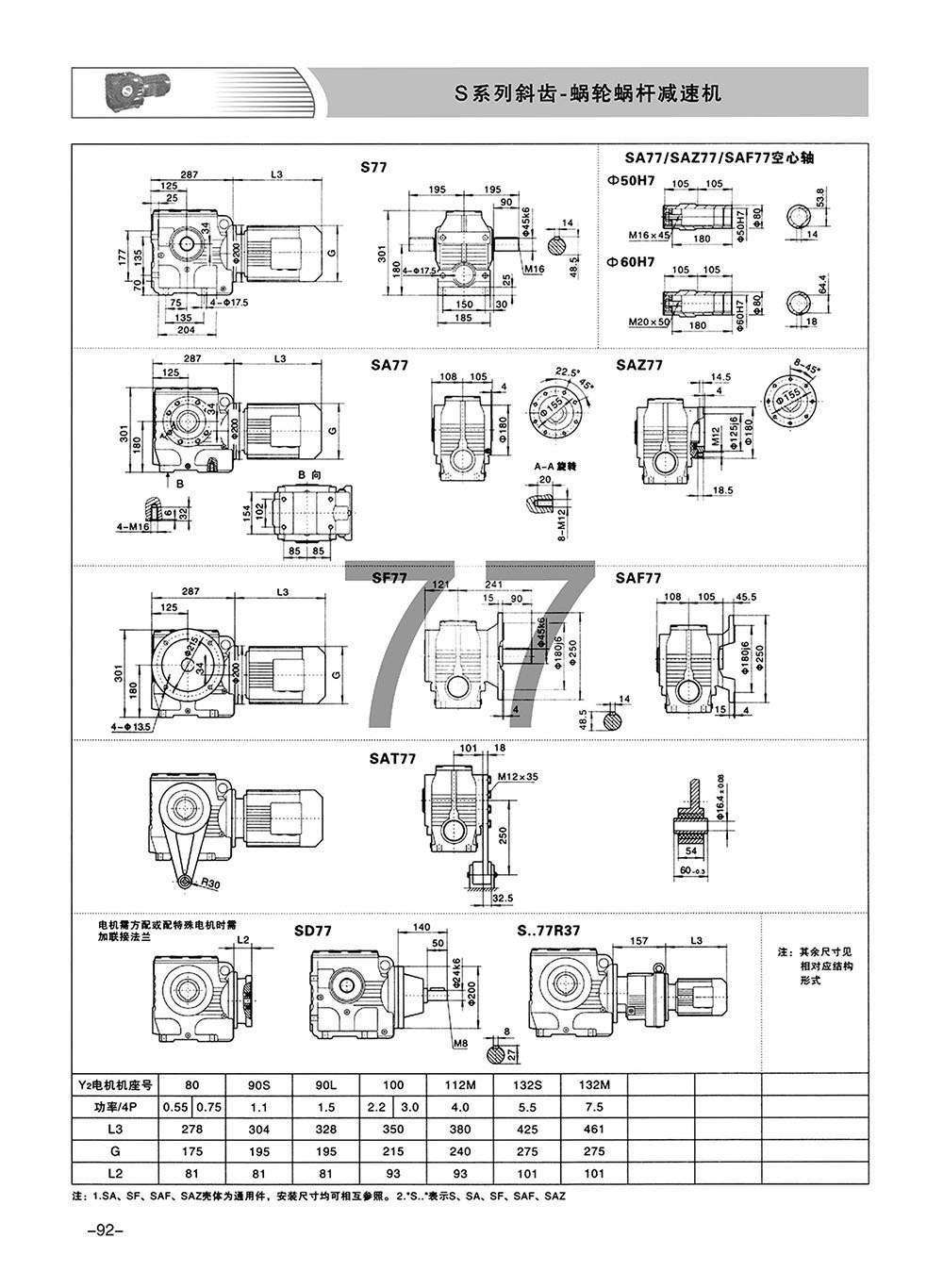

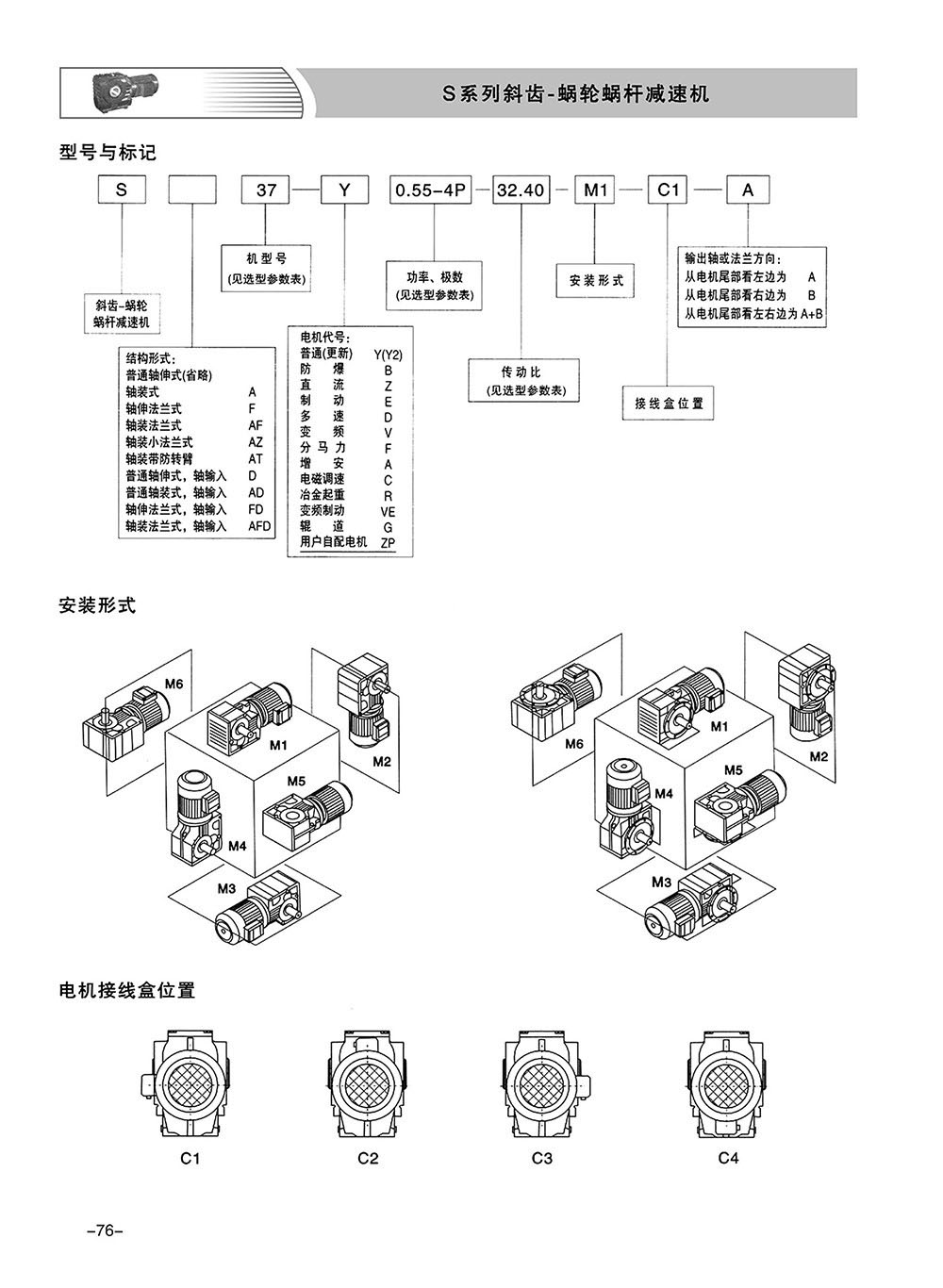

Configuraciones estructurales:
S: Extensión del eje con montaje en el pie
SF: Montaje de brida
S…F: Montaje de pie y brida
SAZ: Montaje con brida pequeña

Los diseños montados en la base están disponibles con una opción de bridas grandes o pequeñas. Salida de eje sólido con eficiencia promedio: dos etapas al 96%, tres etapas al 94% y combinación CR/CR al 85%.
Ratios de reducción: Los modelos básicos de dos etapas oscilan entre 5 y 24,8, los modelos de tres etapas entre 27,2 y 192 y los modelos combinados hasta 23.401.
Direcciones de rotación: Los modelos básicos de dos etapas tienen la misma dirección de rotación de entrada-salida, mientras que los modelos de tres etapas son opuestos. Para combinaciones consultar por separado.
La serie CRM, diseñada para mezclar, puede soportar grandes fuerzas axiales y radiales.

Características de rendimiento:
Combinación de engranajes helicoidales y gusanos: estructura compacta con grandes relaciones de reducción.
Opciones de montaje: montaje en pie, montaje en eje hueco, montaje en brida, montaje en brazo de torsión y montaje en brida pequeña.
Opciones de entrada: acoplamiento directo del motor, conexión de la correa del motor, eje de entrada o brida de entrada.

Eficiencia media:
Ratio de reducción 7,5–69,39: 77%
Ratio de reducción 70,43–288: 62%
Combinación S/R: 57%
Combinación con Serie R: Consigue mayores ratios de reducción.

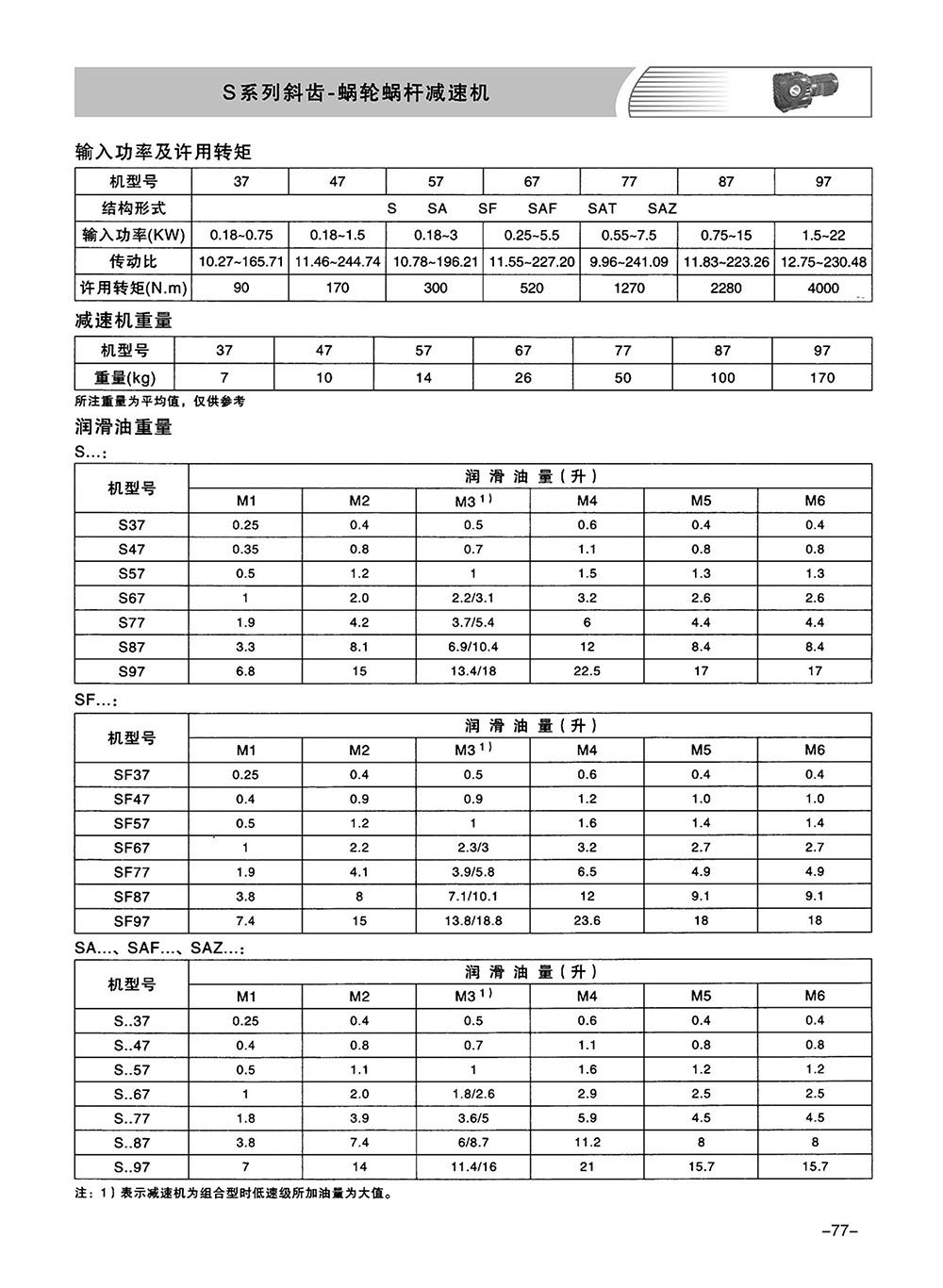

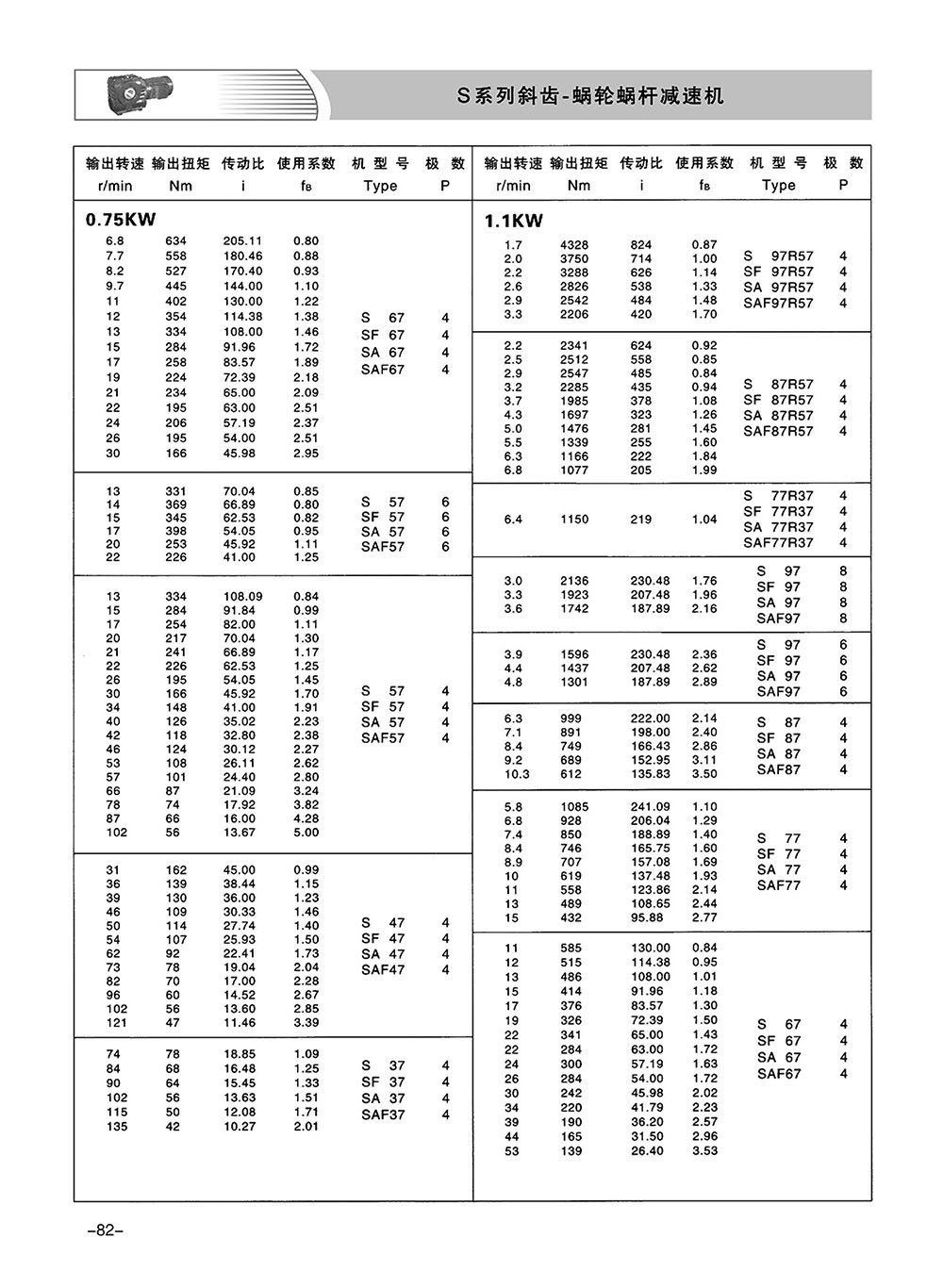

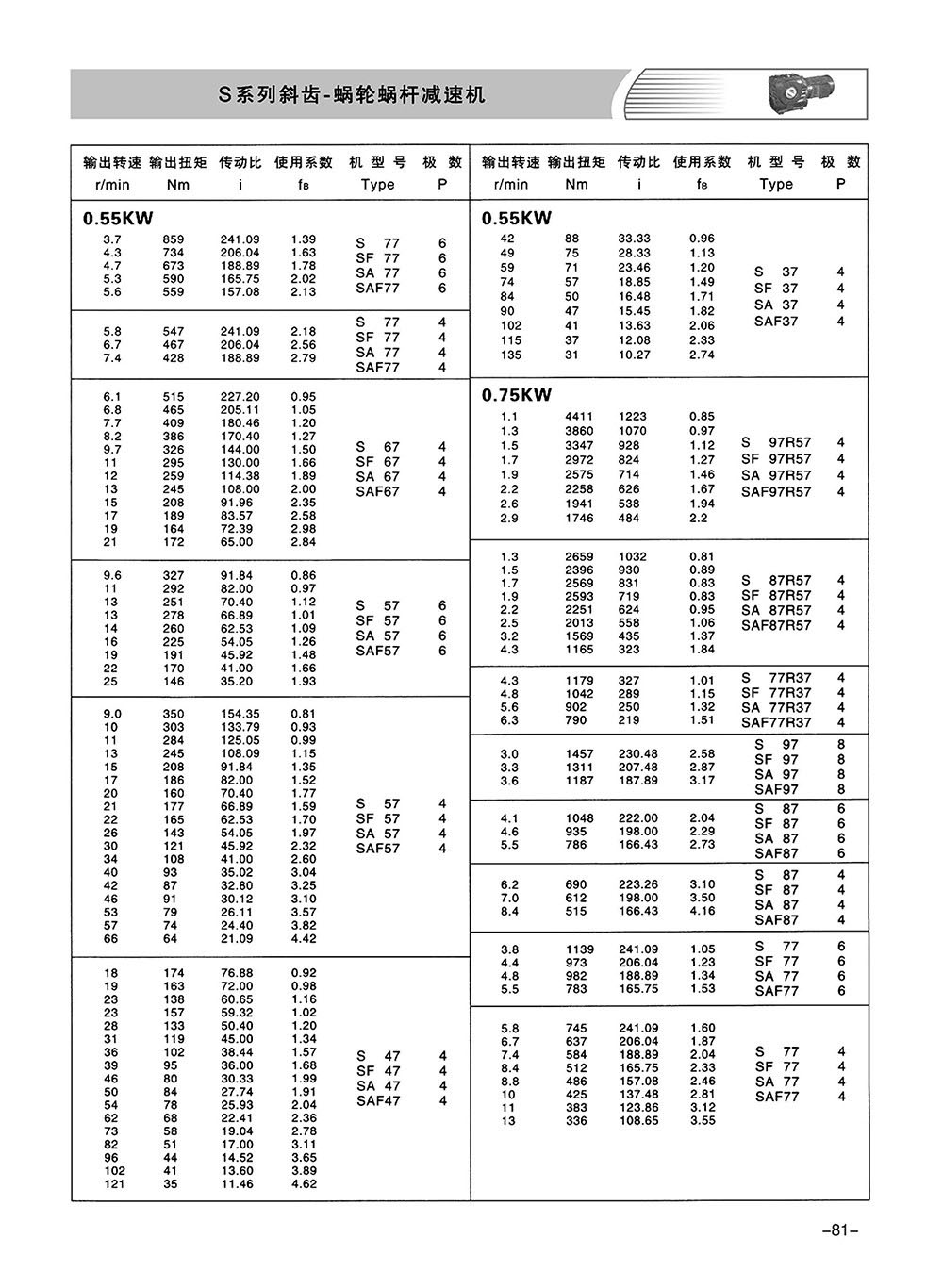

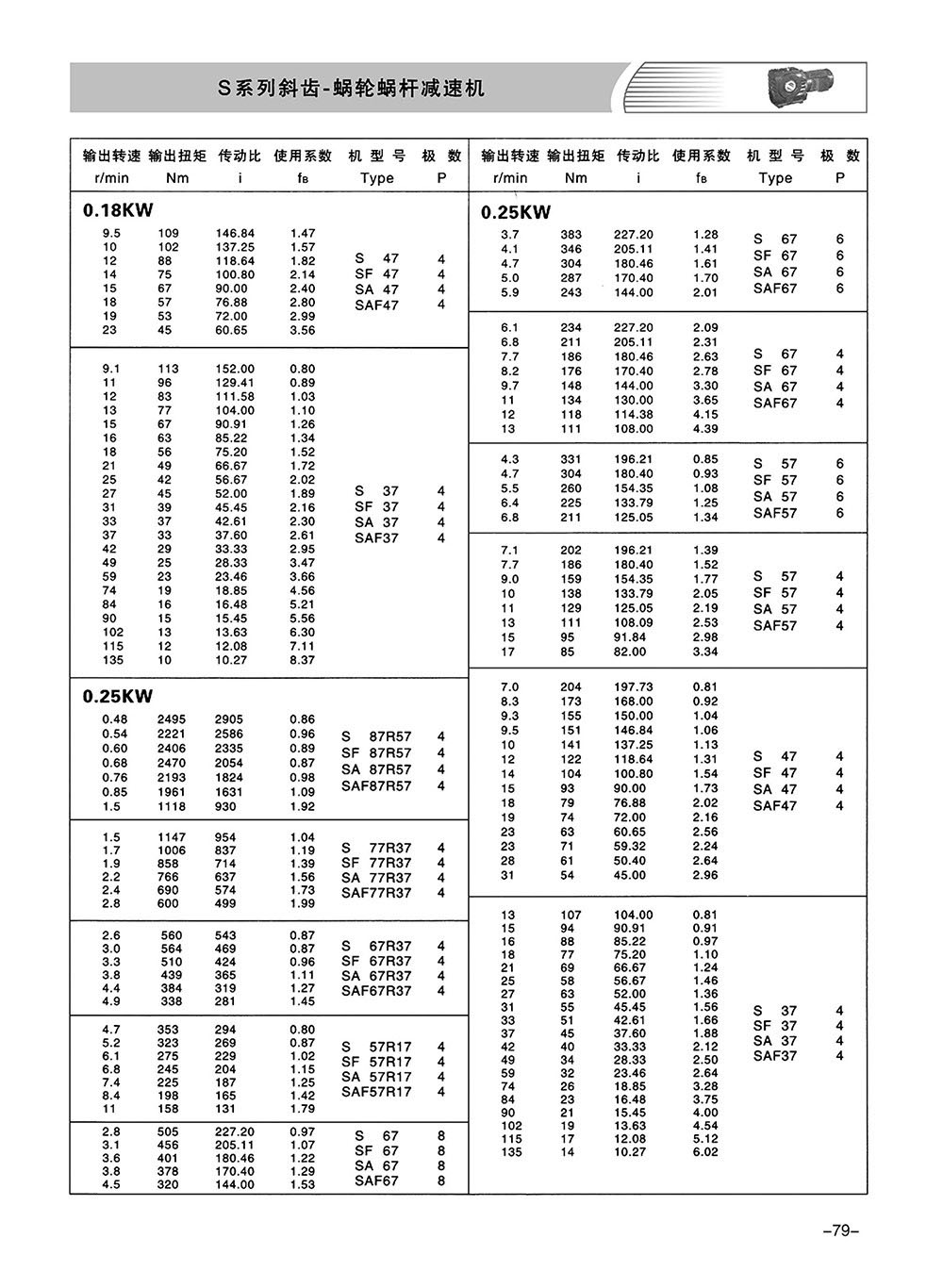

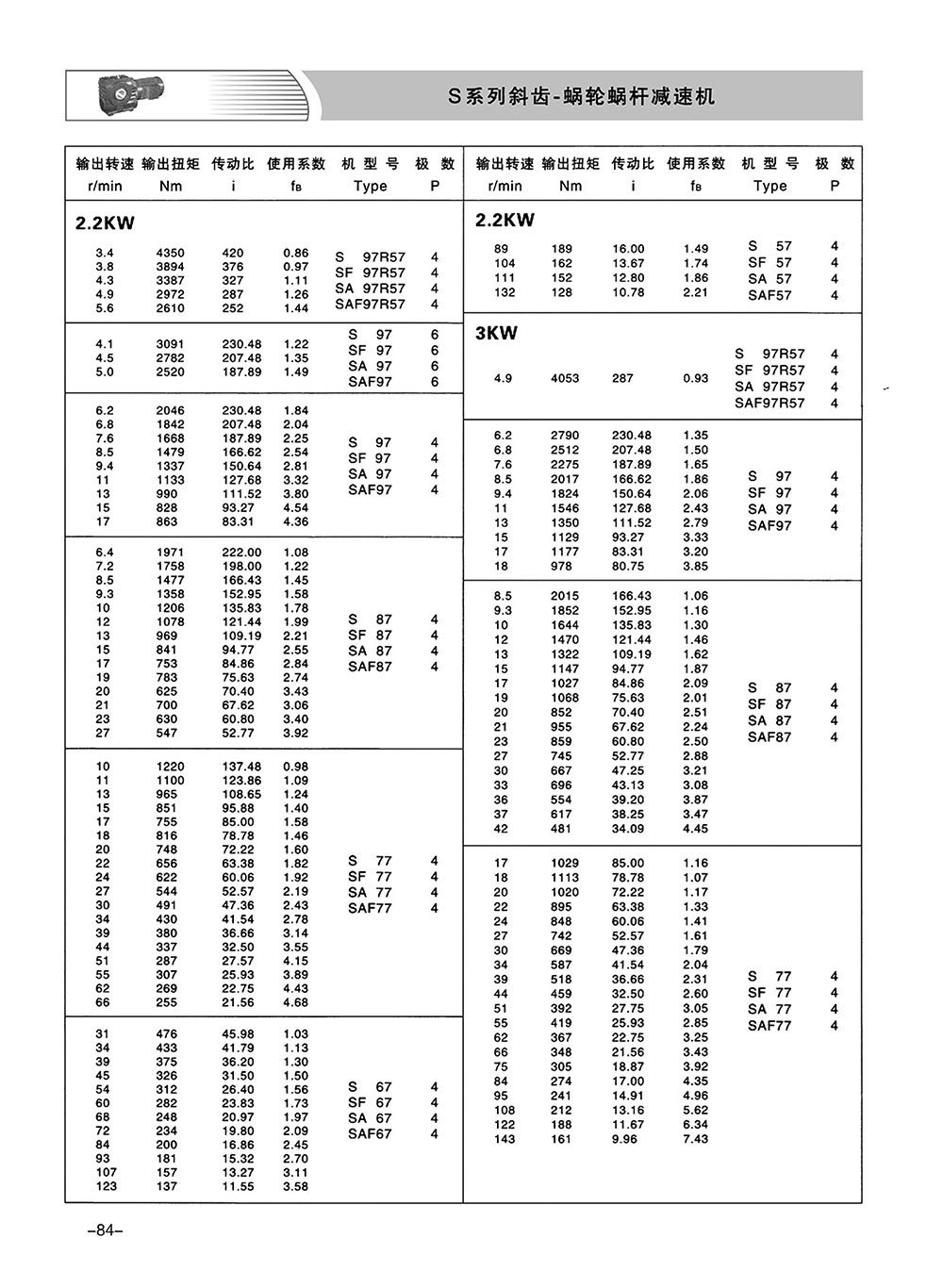

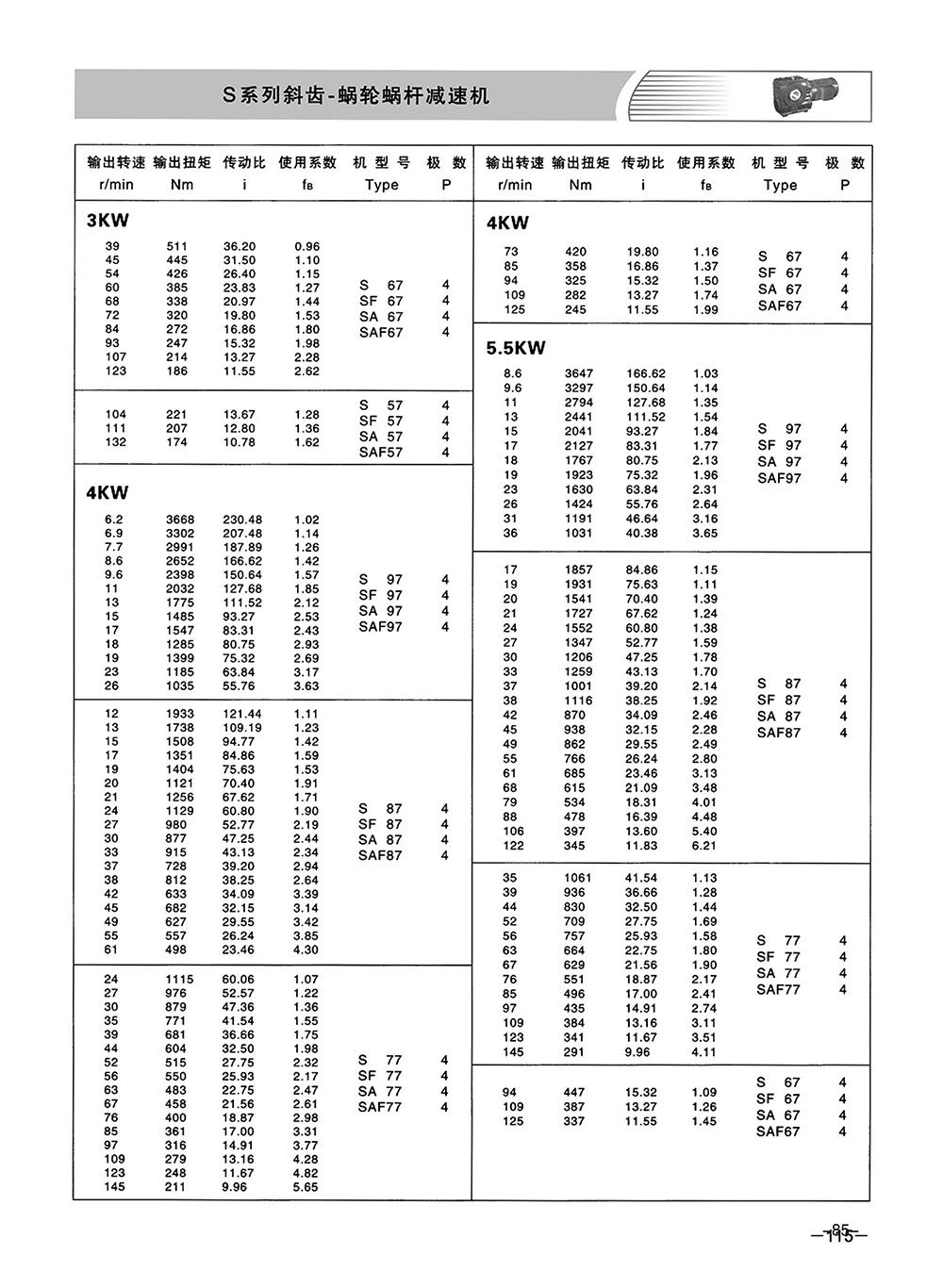

Parámetros técnicos:
Rango de relación de velocidad: tipo básico 9,96–244,74, combinación S/R hasta 8608.
Rango de par: 43–4200 Nm.
Rango de potencia: 0,18–22 kW.
